Overview [ ]
Panzerjäger Panther (8,8cm Pa.K. 43/3 L/71) Ausf. G1
Serial Numbers
Fgst.Nr.Serie 300001 - ?, 303001 - ?, 30(6)001 - ? (includes G2)
Sd.Kfz. Designation (List)
Sd.Kfz. 173
Main Gun Sights
Selbstfahrlafette-Zeilfernrohr 1 a (5x, 8°)
Traverse
24° (-12° to +12°)
Smoke Screen
Nahverteidigungswaffe
Crew
5: • Commander • Gunner • Loader • Loader / Radio Operator • Driver
Vehicle Optics
• Sfl.Z.F. 5 periscope
Internal Communication
Yes
Rangefinder
EM 0.9 mR (optional)
Length
9.654m (overall) 6.675m (without gun)
Engine
Maybach HL 230 P 30 V-12, water-cooled 23 liter gasoline 600 HP @ 2,600 rpm (standard output) 700 HP @ 3,000 rpm (increased output)
Transmission/Gearbox
ZF A.K. 7/200 synchromesh
Gears
7 forward, 1 reverse:• R1: -3.3km/h • F1: 3.4km/h • F2: 6.8km/h • F3: 10.9km/h • F4: 17.0km/h • F5: 24.6km/h • F6: 34.7km/h • F7: 45.8km/h
Ground Pressure
0.88kg/cm²
Operational Range
160km (on-road) 80km (off-road)
Speed
45.8km/h (maximum) 25km/h (on-road) 15km/h (off-road)
Maximum Fording Depth
1.55m
Minimum Turning Diameter
9.4m
Suspension
Double torsion bars
Roadwheels
8 dual interleaving
Roadwheel Materials
Steel, rubber edgings
Drive Sprocket
17-tooth, front, double
Idler Sprocket
Rear, double, adjustable
Shock Absorbers
On the 2 first and last road wheels (early models only)
Track Type
Kgs 64/660/150: Dual central guide, dry single pin, steel
Track Ground Contact
3.920m
Steering System
MAN: controlled differential, steering wheel and levers, single radius

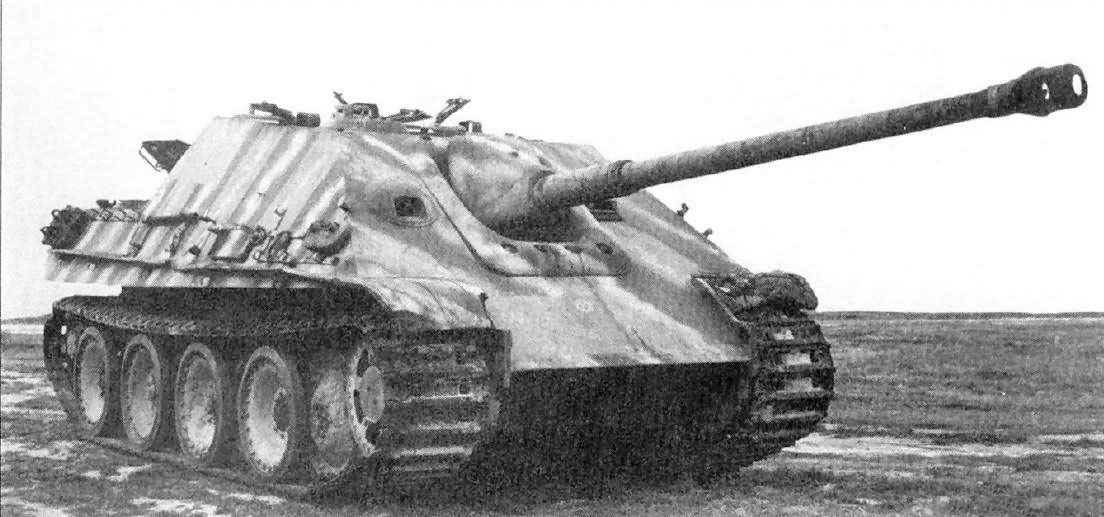

The Panzerjäger Panther (8,8cm Pa.K. 43/3 L/71), Sd.Kfz. 173 (officially shortened as Jagdpanther ) is a German tank destroyer developed in the 1940s utilizing the Panther A chassis.
Variants [ ]
Panzerjäger Panther (8,8cm Pa.K. 43/3 L/71) Ausf. G1 , Sd.Kfz. 173
First broad production model, identified by the Panther A engine deck.
Panzerjäger Panther (8,8cm Pa.K. 43/3 L/71) Ausf. G2 , Sd.Kfz. 173
Second broad production model, identified by the Panther G engine deck.
Panzerjäger-Befehlswagen Panther (8,8cm Pa.K. 43/3 L/71) Ausf. G1
Command model.
Panzerjäger-Befehlswagen Panther (8,8cm Pa.K. 43/3 L/71) Ausf. G2
Command model.
