Overview[]

The 3,7cm Fla.K.-Zwilling auf Panther Fahrgestell is a German proposal for a self-propelled anti-aircraft gun on the Panther chassis.

Naming[]

Flakpanzer 341
This name refers to primary armament - the 3,7cm Fla.K. 44-Zwilling. This gun was also known as Gerät 341, or Fla.K. 341. Therefore this name can be seen as 'Flakpanzer with Fla.K. 341' or similar.
Flakpanzer 554
This name refers to the Gerät number assigned to the design itself.
Flakpanzer Coelian
Dipl.Ing von Glatter-Götz had multiple first names, the third of which was Coelian. He was involved in the development of the vehicle and it is possible the vehicle was referred to on occasion as Coelian's Flakpanzer / Flakpanzer Coelian.

Development[]

On 31 May 1943, an investigation into anti-aircraft defense found a need for self-propelled anti-aircraft guns. The Pz.Kpfw. IV was chosen as the chassis for these vehicles, but the Panther would be considered if the Pz.Kpfw. IV chassis proved ineffective at mounting the weapons. The Ostwind and Wirbelwind would be developed for the Pz.Kpfw. IV, but the Panther was required for the heavier weapon installations.

Multiple armaments were proposed for installation on the Panther;

  • 2cm Vierling — Quad 20mm guns.
  • 3,7cm Zwilling — Twin 37mm guns.
  • 3,7cm Drilling — Triple 55mm guns.
  • 5,5cm Zwilling — Twin 55mm guns.

Designs for each armament were underway by December 1943. A conceptual design of the turret that would be used for the 3,7cm Zwilling model was completed by Rheinmetall on 28 March 1944, with detailed drawings completed on 23 May 1944.

The design was using an unspecific Panther model as the turret could be fitted to any of them. The armament included the 3,7cm Gerät 341, later known as 3,7cm Fla.K. 44 in a twin mount known as 'Fla.K.-Zwilling' located in a specially designed turret by Daimler-Benz, with the armament designed by Rheinmetall.

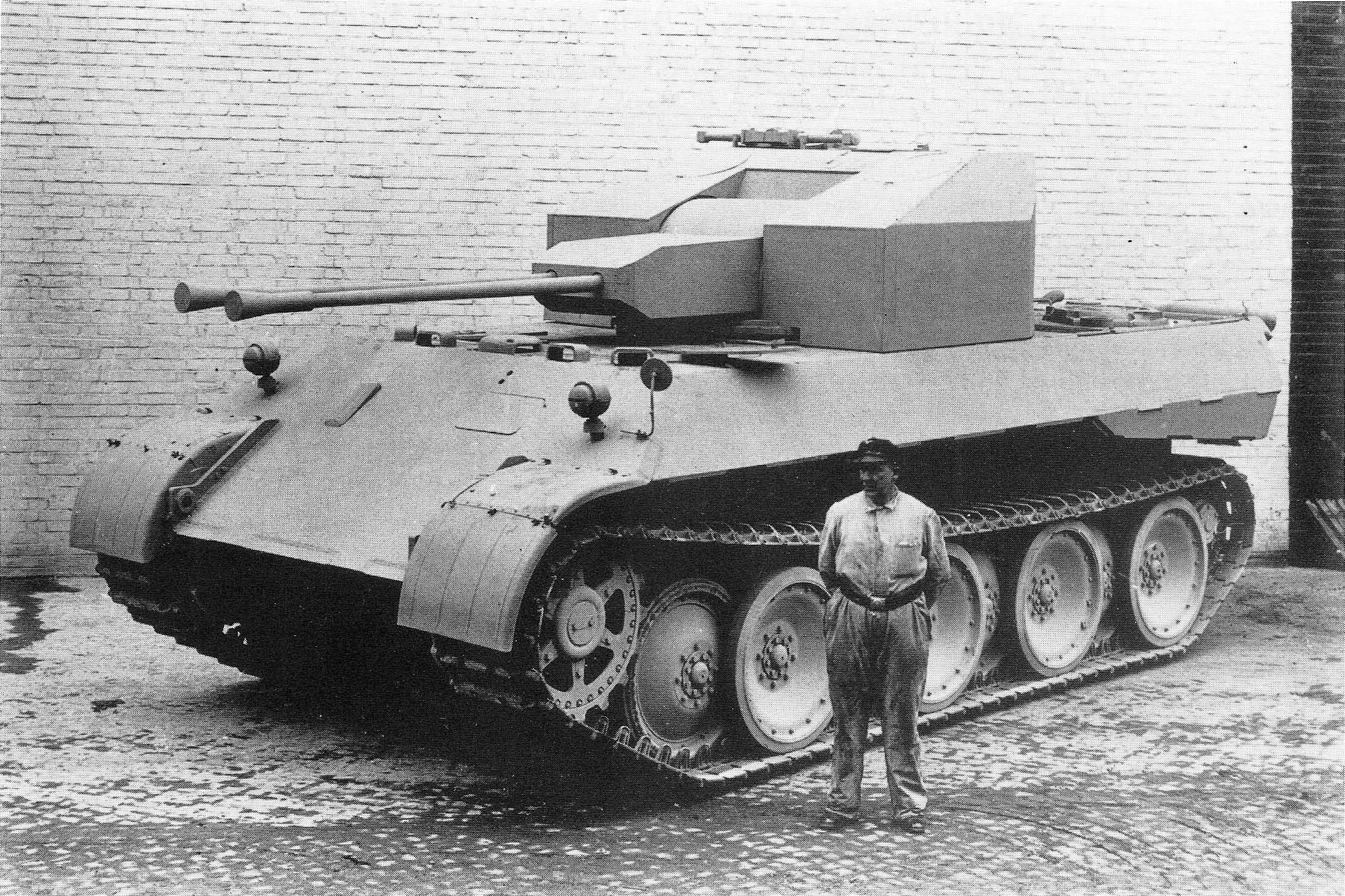

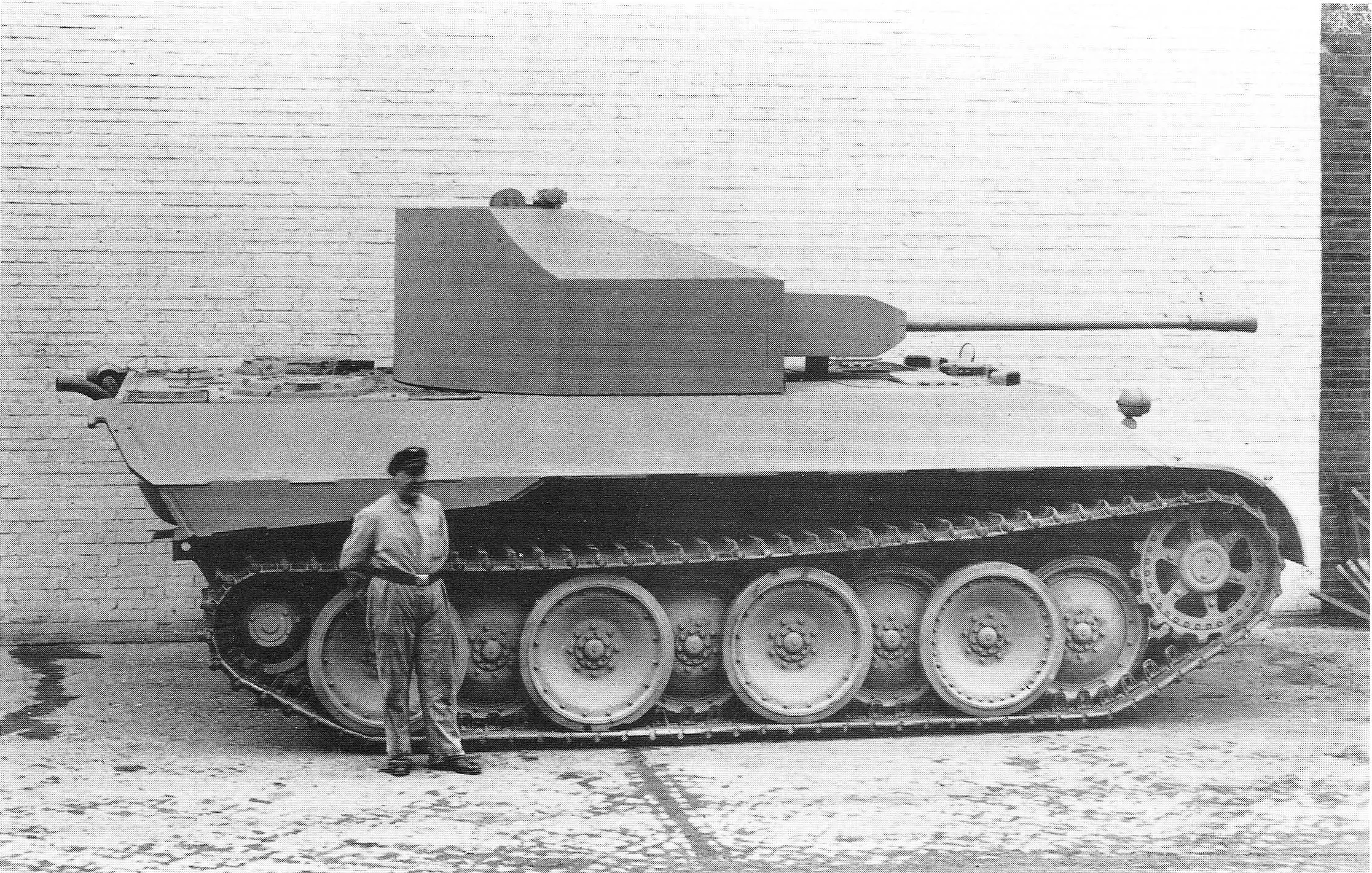

A mockup turret was constructed out of plywood by Rheinmetall, which was mounted on a Panther D chassis (pictured). Daimler-Benz was tasked with completing a Versuchs-Turm by the middle of 1944, but nothing appears to have come from this.

On 13 January 1945, Wa Prüf 6 informed the design firms that the installation of a twin 37mm gun mounted on a Panther chassis was unacceptable to the Generalinspekteur der Panzertruppen due to the low firepower to weight ratio, development ceased. The similar project mounting a twin 55mm gun continued however.

Variants[]

2cm Fla.K.-Vierling auf Panther Fahrgestell
Quad 20mm installation in a single tiered turret - Turmpanther 2 mit Vierling M.G. 151/20.
3cm MK 108
..?
3,7cm Fla.K.-Zwilling auf Panther Fahrgestell — Gerät 554
Twin 37mm installation in a single turret.
3,7cm Fla.K.-Drilling auf Panther Fahrgestell
Triple 37mm installation.
5,5cm Zwilling open turret
Twin 55mm installation in an open topped turret.
5,5cm Fla.K.-Zwilling auf Panther Fahrgestell (Rh)
Twin 55mm installation in a single turret developed by Rheinmetall.
5,5cm Fla.K.-Zwilling auf Panther Fahrgestell (K)
Twin 55mm installation in a single turret developed by Krupp.
8,8cm VFW I
..?
VFWL
..?
8,8cm VFW II — Gerät 42
Single 88mm installation in an open topped turret on the Panther II chassis.
